当我们每天打开水龙头，清澈的自来水源源不断地流出时，很少有人会去想：这滴水从江河湖泊到我们家中的水龙头，究竟经历了怎样的一段旅程？

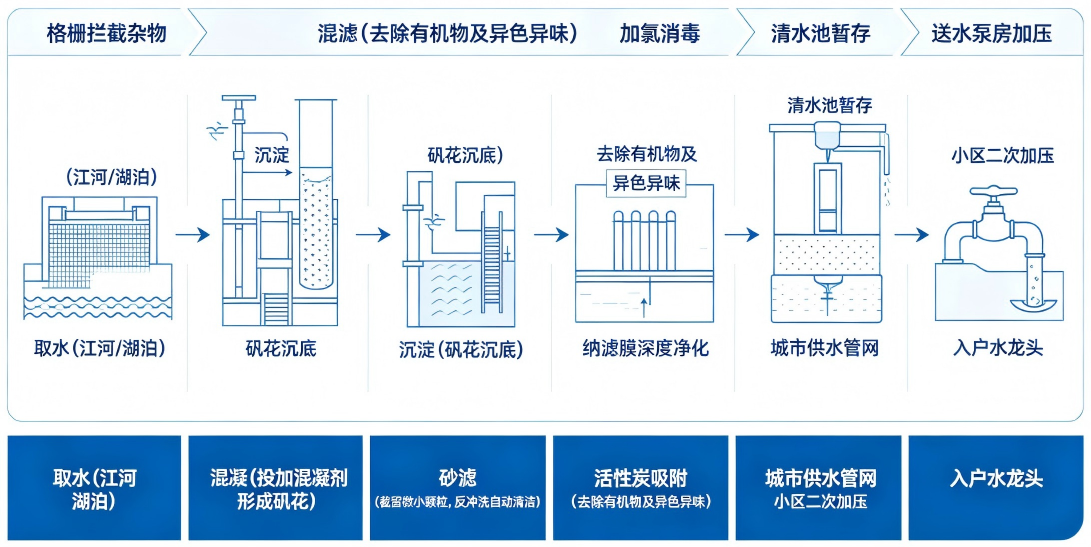

自来水并非“自来”，它背后是一套庞大而精密的处理系统，涉及取水、混凝、沉淀、过滤、深度净化、消毒、加压输送等多个环节。今天就让我们以三维动画的视角，沿着这滴水的足迹，完整走一遍自来水的生产过程。

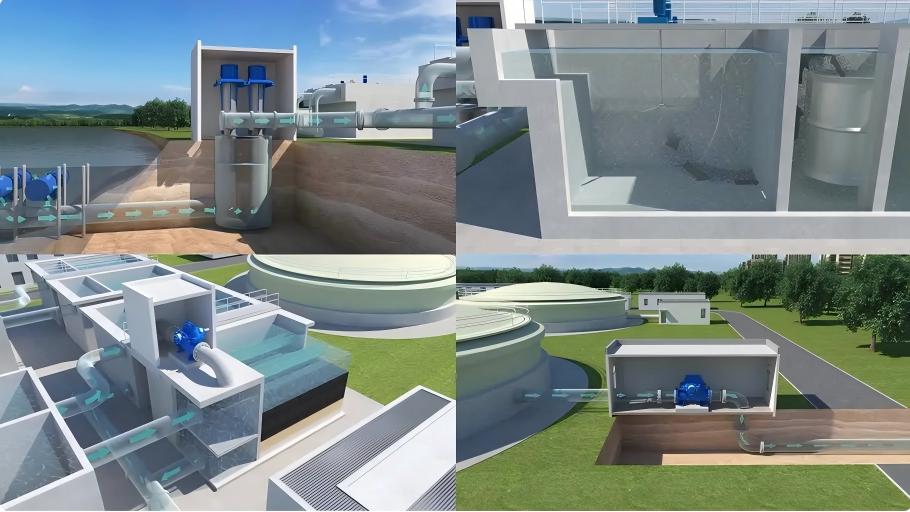

自来水生产的起点在取水地。水厂通常选址在江河、湖泊或水库附近，在取水口安装取水泵，通过泵组将原水（未经处理的天然水）引至水厂的取水泵房。
原水进入泵房后，首先经过配水井，井内设有格栅。格栅的作用是截留水中的大型杂物，如树枝、树叶、水草、塑料瓶、垃圾等，防止这些杂质进入后续处理单元，保护后续设备不受损坏。
这一环节的核心设备：取水泵、格栅、配水井。
经过初步拦截的原水，仍然含有大量肉眼看不见的悬浮物、胶体和微生物。要清除这些微小杂质，需要进入净水处理的核心环节——混凝。
在混凝池中，水厂会投加混凝剂（如聚合氯化铝、硫酸铝等）。混凝剂在水中快速水解，形成带正电荷的絮状物，中和水中胶体颗粒表面的负电荷，使原本相互排斥的微小颗粒“抱团”在一起，形成肉眼可见的絮状物，称为“矾花”。
矾花的形成是后续沉淀的基础，矾花越大越密实，后续沉淀效果就越好。
带着大量矾花的水流入反应沉淀池。在这里，水流速度被刻意放缓，为矾花提供充足的沉降时间。
在重力作用下，密实的矾花逐渐沉降到池底，形成污泥层，定期排出并处理。而池面上层的澄清水则变得清澈许多。经过沉淀，原水中的大部分悬浮物、胶体、部分有机物和微生物被去除，水的浊度大幅下降。
沉淀池排出的污泥经脱水处理后外运处置，清水则进入下一环节。
沉淀后的水虽然已经变清，但仍然含有少量微小颗粒和溶解性物质。接下来进入过滤环节。
（1）砂滤池过滤
水被提升至砂滤池，砂滤池内铺设有多层滤料（通常为石英砂、无烟煤等）。当水自上而下穿过滤料层时，水中的微小颗粒、残余矾花、部分细菌等被截留在滤料缝隙中，出水浊度进一步降低。
砂滤池运行一段时间后，滤料间隙会被杂质堵塞，导致过滤效率下降。为此，砂滤池配套有反冲洗泵房，定期对滤料进行反向冲洗——水流从滤料底部向上冲刷，将截留的杂质冲走，恢复滤料的过滤能力。反冲洗产生的废水被回收处理，不直接外排。
（2）活性炭吸附
经过砂滤的水，再进入活性炭吸附池。活性炭具有巨大的比表面积和丰富的微孔结构，能够有效吸附水中的有机物、余氯、异色异味物质等，进一步改善水的口感和化学安全性。
活性炭吸附是常规处理与深度处理之间的衔接环节。
对于水质要求更高的地区或水源受污染风险较大的水厂，在常规处理之后还会增设膜处理车间，其中纳滤膜是较为先进的深度净化技术之一。
纳滤膜能够截留水中的大分子有机物、部分重金属离子、硬度离子及微量污染物，同时保留对人体有益的矿物质。经过纳滤膜处理后，水的安全性、口感和化学稳定性都得到显著提升。
纳滤膜的孔径约为1-2纳米，介于超滤和反渗透之间，既保证净化效果，又保留适量矿物质。
过滤和膜处理之后的水，虽然浊度已极低，但仍可能含有少量病原微生物（细菌、病毒、寄生虫卵等）。因此，消毒是自来水生产过程中最后一道不可省略的安全屏障。
水厂在清水池入口处进行加氯消毒（投加氯气或次氯酸钠），有效杀灭水中残留的病原体。经过消毒处理的水进入清水池暂存，同时确保消毒剂在清水池内有足够的接触时间，保证消毒效果。
出厂水的余氯含量需严格控制在国标范围内（通常为0.3-4.0 mg/L），既保证消毒效果，又确保管网末梢有持续的消毒能力。
清水池中的成品水已具备出厂条件，接下来进入送水泵房，通过送水泵加压后，送入城市供水主干管网。
城市供水管网如同城市的“血脉”，将自来水输送至各个片区。对于高层建筑或地势较高区域，市政管网的水压往往不足以直接到达，因此需要在小区加压泵房进行二次加压，将水提升至各楼层后，最终流入每一户家庭的水龙头。
